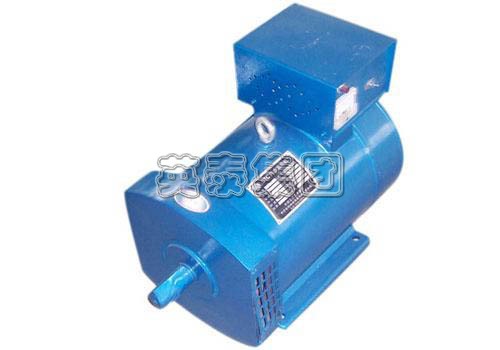

規格及性能>>

　　本系列發電機采用諧波勵磁，在定子鐵芯上除了主繞組外，另有一套諧波繞組，經三相或單相橋式硅整流后通入磁場繞場進行勵磁，由于三次諧波電壓在電機負載時將相應增高，因此無須其它任何復雜電壓自動調節器即可達到自激恒壓性能。本系列發電機具有優良的動態性能，它能直接空載起動相近容不得量的鼠籠式異步電動機而無需附加任何裝置。
本系列發電機具有優良的動態性能，它能直接空載起動相近容不得量的鼠籠式異步電動機而無需附加任何裝置。

使用環境>>

　　本系列發電機適用下列環境。
　　1.海拔高度不超過1000m。
　　2.周圍環境溫度不超過+40℃。
　　3.空氣相對濕度不在于85%。
　　4.沒有導電塵埃與能破壞金屬絕緣的腐蝕性氣體場所。
　　5.沒有爆炸危險的場所。
　　當壞境溫度超過+40℃或者海拔超過1000m以上時，應按技術條件降低電機輸出功率。

結構>>

　　本系列發電機采用旋轉磁場式，定子鐵芯由0.5mm厚優質硅鋼片疊壓而成，磁極鐵芯用1mm厚電工鋼片疊成，導線采用高強度漆包線，定子絕緣為E級，轉子絕緣為B級。（3KW-24KW）為三相三次諧波，發電機開發箱裝配在機座上方，笨內裝有接線板，硅整流元件、6.3伏指示燈和電壓表，發電機輸出電纜線由接線板通過開關箱背后的出線孔引出，使用時，先把出線孔板的密封薄膜用小刀戳穿。電機的接線原理如圖一所示，圖中Z4、Z5及Z6、Z7為不同匣數的副繞組苦波線圈，兩者可通過改變連接片正串或反串來達到調整頓秩序空載電壓的目的，當Z4接Z6及Z7接Z8時，即為兩個基波圈單獨使用，出廠時連接片場已接好，用戶也可根據需要按上面方法改接基波線圈。（30KW-150KW）為單相三次諧波，發電機接線盒裝有AVR自動電壓調節器和硅整流元件，電機的接線如圖二所示。
　　發電機配置主要電氣元件表:

使用前注意事項>>

　　1.將輸出電纜接到發電機開關箱中的接線板上，電纜應有足夠的載面積，保證能安全輸電。
　　2.打開后蓋外罩，檢查電刷是否正常。
　　3.每一用電端均應裝有開關及適當容不得量的熔斷絲，開車前各用電端的開關均置予斷開狀態。

開車及停車>>

　　1.開車：
　�。�1）把開關板中的磁場變阻器調節至短接位置，即轉向箭頭所指的電壓最高位置。
　�。�2）啟動原動機，當轉速接近額定值時發電機即能自勵建立電壓，調節原動機轉速，使轉速略高于額定轉速，以補償滿負荷時的轉速下降，同時調節磁場變阻器，使電壓表的指數達到400伏。
　�。�3）在用電端將開關合上，即可正常供電。
　　2.停車
　�。�1）各用電端卸去負載，并切斷開關。
　�。�2）將原動機停車。
　�。�3）把磁場變阻器調節至短接位置。
　　3.注意事項
　�。�1）避免發電機輸出端短路，因為短路可能損壞整流器元件。
　�。�2）停車前要先卸去負載最后停車，如果帶負載停車，可能失去剩磁，下次使用時，要重新充磁。
　�。�3）停車后，磁場變阻器應調至短接位置，避免下次開車時建壓困難。

維護及檢修>>

（一）一般的維護
　　1.電機切忌受潮，貯存時必須放在干燥地方，如果放在泥土或水泥地面上，應該用木料墊高，存放時必須用油布遮蓋，以防潮氣侵入。
　　2.不論在貯存或運行中必須盡量避免塵垢、水滴、金屬悄或其他雜物侵入。
　　3.在運轉時不要將其他物件覆蓋在電機上，以免阻礙散熱，使電機過熱燒壞。
　　4.隨時注意電機的通風和發熱情況，注意電流和電壓勿使超載。
　　5.要時�？醇�電環上有無不正�；鸹�，電機運轉時如有不正常的響聲，應立即檢查。
　　6.不要將電機放在水蒸氣，灰塵太多的地方或含有可燃性氣體的地方使用。
　　7.滾珠與滾柱軸承每工作1000-1500小時后就應更換油脂，但每年至少兩次清除舊油，調換新油，所加油量約占軸承蓋的2/3，不可過多，換油加油的工具必須清潔，不同類型的潤滑油不得摻雜使用，潤滑油可用三號鋰基脂，滾珠滾柱軸承其溫度升高不可超過55℃。
　　8.硅元件應保持通風良好，散熱器和罩殼上不得有防礙散熱的物品覆蓋。
　　9.硅元件應經常清理塵垢，檢查硅元件各緊固螺絲，防止松動。
　　10.定期檢查控制屏內部有無脫焊斷頭，松動等情況。
（二）檢修
　　為保證電機安全運行，應事先發現和消滅事故隱患，必須定期對電機進行檢查，通常每三個月要檢查一次，每年大修一次。
　�。�1）小檢修項目
　�、偃コ�窗蓋板，如發電機內積有塵土，應加以清理，最好用壓縮空氣吹凈，壓力應不大于2個氣壓。
　�、跐崈艏�電環表面，潔凈時可先用粗布（避免用紗頭或其他多纖維的棉織品）醮幾滴煤油將表面擦凈，然后再以其它干凈的粗布將表面擦干
　�、鄄鹣螺S承外蓋，檢查潤滑脂是否清潔，如發現色澤不均勻即需要更換潤滑脂。
　�、軝z查炭刷磨損情況，調整炭刷彈簧壓力，炭刷磨損過多的應予更換。
　�。�2）大修項目
　�、儆�500伏兆歐表測量絕緣電阻，如對地電阻小于1兆歐時應加以干燥。
　�、谌缂�電環表面發毛或磨有深痕，并沒有加工車光。
　�、蹖�滾珠或滾柱軸承拆下用潔凈煤油洗凈，使能運轉自如無雜聲，加潤滑脂后重新裝上。
　�、軝z查各帶電部分接觸是否良好，擰緊接線外的螺母，務使各接觸處能良好通電。
　�、輰㈦姍C內部徹底吹凈，集電環以及各接合處必須精吹。
　�。�3）檢修進的注意事項：
　�、俨鹣碌牧慵�必須用盛器妥為保存，不呆丟失也不可任意拋放。
　�、谥饕�零件如轉子、端蓋、機座、集電環、炭刷組等，必須輕放避免因撞擊而變形。
　�、鄄鹣聛淼母骶�頭，應做好記號，重新安裝時應按原位置逐一接上，絕對不可接錯。
　�、懿鹣螺S承時，軸承及軸承蓋部分必須用干凈紙張妥為遮掩。勿使塵土飛入。如已有塵土沾上，必須將潤滑脂全部更換。
　�、萏克⒅�弧度必須符合集電環表面，否則須進行研磨。
　�、揠姍C裝好后，先用手輕輕轉動轉子，檢查有否磨擦聲音，或轉動不靈活現象。
　�、叨松w螺絲以及磁極螺絲必須數個同時交叉旋入，不能先緊一個，然后再緊其他。
（三）發電機故障處理
