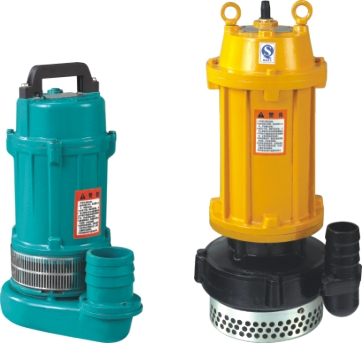

一、產品概述 QDX(T)、QX(T)型潛水電泵，由水泵、密封、電動機三部分組成。電泵內配保護裝置，電動機位于電泵上部，為單相或三相異步電動機，水泵位于電動機下部，為離心式葉輪，蝸殼結構，水泵與電動機之間采用雙端面機械密封，各固定止口密封處采用“O”形耐油橡膠密封圈作靜密封。 二、使用條件 電泵在下列使用條件下應能連續正常工作： 1、介質溫度不超過+40℃； 2、介質的PH值在6.5－8.5之間； 3、介質中含固體雜質的體積比不超過0.1%，粒度不大于0.2mm； 4、電源頻率為50Hz，電壓單相220V、三相380V，電壓波動范圍為額定值的0.9－1.1倍； 5、潛水深度不超過5m。 三、用途 該系列電泵由于體積小、重量輕，特別適用于廣大農村井下抽水、農田排灌、園林澆灌、家庭生活用水。 四、型號說明 五、主要技術參數表 序 號 型號規格 額定 流量 (m3/h) 額定 揚程 (m) 額定 功率 (kW) 額定 電壓 (V) 額定 電流 (A) 額定 轉速 (r/min) 外形 尺寸 (mm) 配管 內徑 (mm) 揚程使 用范圍 (m) 1 QDX1.5-17-0.37(T) 1.5 17 0.37 220 2.87 3000 345×195 25 4-19 2 QDX1.5-25-0.55(T) 1.5 2 0.55 220 4.07 3000 340×220 25 17-26 3 QDX3-18-0.55(T) 3 18 0.55 220 4.07 3000 340×210 32 5-21 4 QDX10-12-0.55(T) 10 12 0.55 220 4.07 3000 340×220 38 7-15 5 QDX1.5-32-0.75(T) 1.5 32 0.75 220 5.24 3000 365×240 25 17-32 6 QDX3-24-0.75(T) 3 24 0.75 220 5.24 3000 365×220 32 14-26 7 QDX8-18-0.75(T) 8 18 0.75 220 5.24 3000 365×220 38 15-19 8 QDX10-16-0.75(T) 10 16 0.75 220 5.24 3000 365×220 51 10-19 9 QDX15-10-0.75(T) 15 10 0.75 220 5.24 3000 385×240 64 3-11 10 QDX6-25-1.1* 6 25 1.1 220 7.02 3000 410×365 61 13-26 11 QX8-18-0.75(T) 8 18 0.75 380 1.99 3000 365×220 38 15-19 12 QX6-25-1.1* 6 25 1.1 380 2.74 3000 410×265 51 13-26 13 QX10-34-2.2* 10 34 2.2 380 5.11 3000 495×295 51 18-36 14 QX10-34-2.2(T) 10 34 2.2 380 5.11 3000 485×280 51 18-36 15 QX12.5-50-4* 12.5 50 4 380 8.8 3000 585×300 51 35-53 16 QX12.5-60-5.5* 12.5 60 5.5 380 11.7 3000 630×300 51 50-61

查看更多參數請下載JPG圖片
